Come collegare telecamera PTZ AHD ibrido DVR?

Grazia www.mvteamcctv.com 2017-04-07 14:17:44
Se è necessario un controllo Telecamere PTZ di DVR, tranne cavo di collegamento, anche bisogno di fare alcune configurazione sul DVR. Qui vi guideremo come collegare la telecamera PTZ AHD MVTEAM, nuova interfaccia utente ibrido DVR.

Passaggio 1: Collegamento del cavo

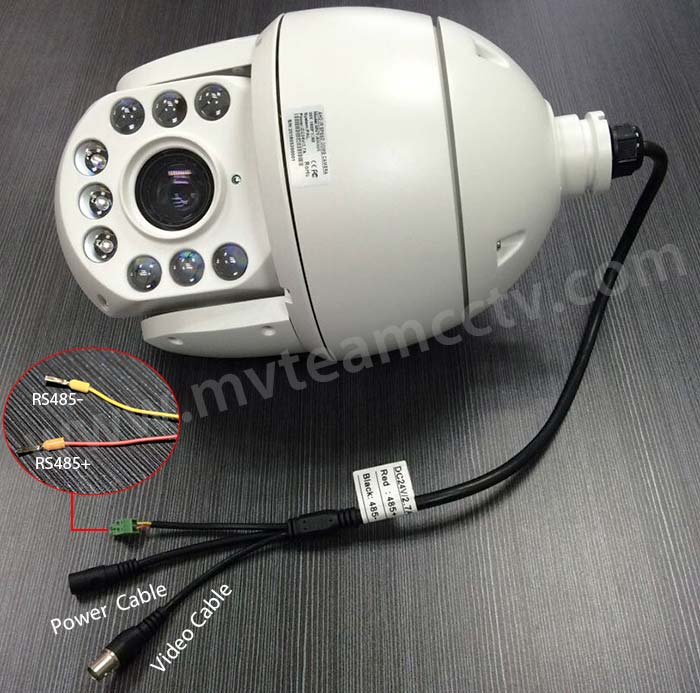

Telecamera PTZ sono con cavo video, cavo di alimentazione e cavi di controllo RS485.
Per cavi di controllo RS485, quello rosso è RS485 +, quella gialla è RS485-. Se i cavi di controllo della fotocamera non è rossa e gialla, fare riferimento all\'etichetta, che mostrerà quale + e che uno - chiaramente.

1) cavo video collegare al DVR Video-in;
2) Collegare cavo di alimentazione per adattatore di alimentazione della telecamera PTZ;

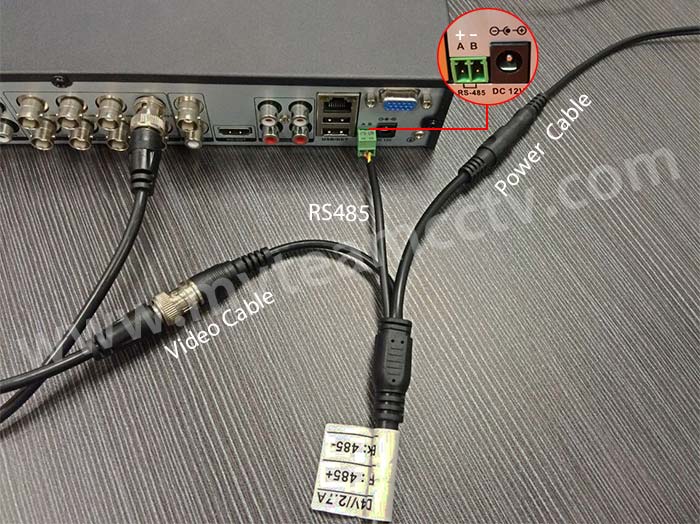

3) cavo di controllo Conenct RS485 interfaccia RS485 di DVR.Per RS485 interfaccia del DVR, la A è +, collegare il cavo rosso di camrea; è il B-, collegare il cavo giallo di camrea. Foto come di seguito:


Passaggio 2: CConfiguration

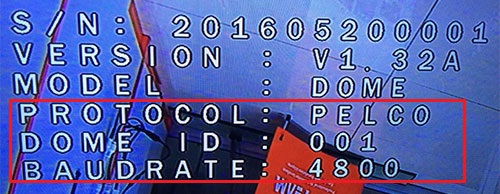

Dopo il collegamento del cavo di finitura come passo 1, alimentare la telecamera PTZ, lo farà automaticamente auto-ispezione (rotazione\/inclinazione, zoom-in e zoom-out). Allora, vi mostrerà fotocamera info sul monitor come indicato di seguito:

Si prega di notare il protocollo, ID Dome e Baudrate, abbiamo bisogno di configurazione quelle informazioni sul DVR.

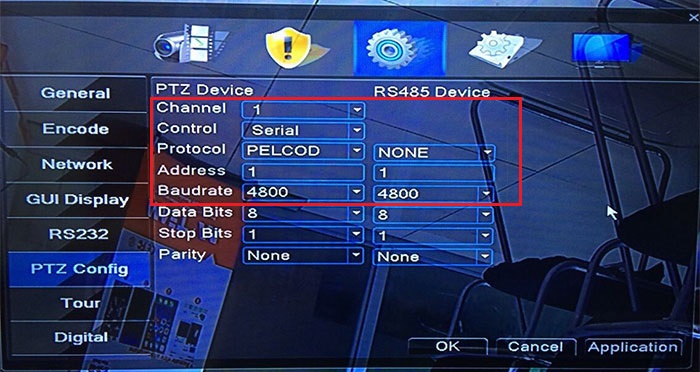

Immettere DVR menu--> sistema -> configurazione PTZ.
Canale:scegliere il canale che collega la telecamera PTZ
Controllo:scegliere \"Serial\"
Protocollo:PELCOD
Indirizzo:
Baud rate:4800
Per protocollo, indirizzo e baudrate deve essere lo stessi come fotocamera info.
Quindi, fare clic su \"applicazione\".

Dopo sopra configurazione, è possibile controllare la telecamera PTZ da DVR ora.

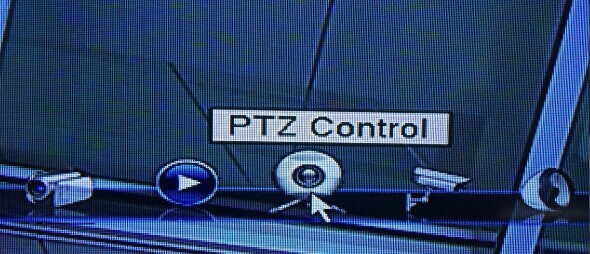

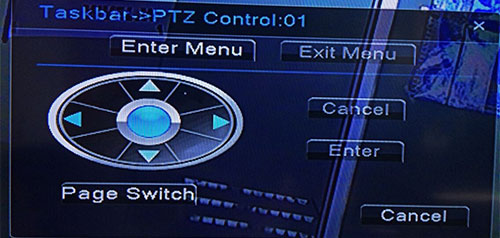

Fare clic su controllo PTZ, inserire il pannello di controllo come di seguito:

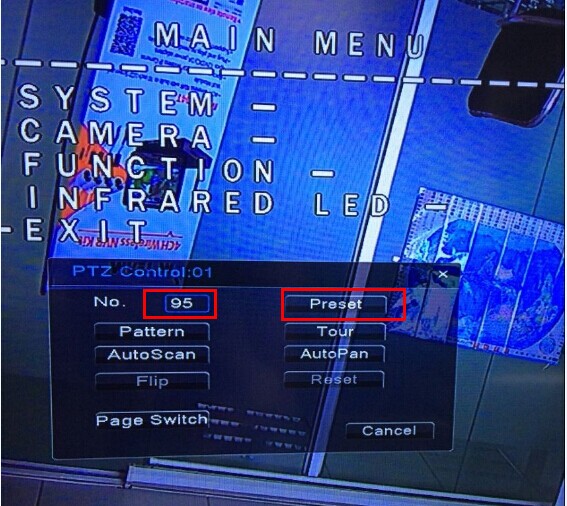

Fare clic su pagina passa, no ingresso.\" 95\"--> fare clic su Reimposta, può chiamare il menu della telecamera PTZ.

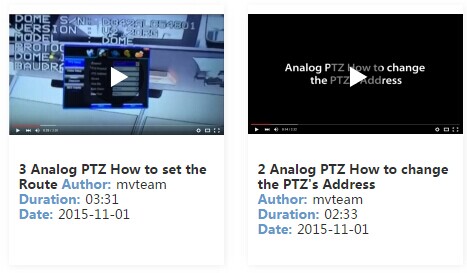

Qui è anche possibile impostare preset, tour, modello ecc. Per ulteriori impostazioni, fare riferimento alle seguenti viistruzioni di Deo.
