Video Balun ve CAT5 kablo CCTV kamera bağlamak için nasıl kullanılacağı?
Judy Du
www.mvteamcctv.com
2016-03-02 14:30:58
Video baluns, olarak da bilinen CAT5 baluns, etkinleştirmek güvenlik yükleyicilerinin video çalıştırın (ve isteğe bağlı olarak güç için) CAT5 kablosu için CCTV Kameralar.
Bir video balun çalıştırmak CAT5 kablosunu her iki ucunda yer alıyor ve birini kullanan bir DVR veya monitör kameradan video iletimi için CAT5 kablo bükülmüş çiftlerinden.
Ayrıca dört bükülmüş çift CAT5 içinde ilâ dört fotoğraf makinesi için video iletimi için kullanabilirsiniz Çoklu kamera baluns vardır.
Çoğu güvenlik kamera montajcılar olarak bu endüstri standart kablo ve her iki video kamera ve güç çalıştırmak tek bir kablo kullanarak kamera çalıştırmak yükleyicileri sağlar için CCTV, RG59 Siyam koaksiyel kablo kullanarak ile tanıdık. CCTV kameraları ek olarak video için çalışan güç destekleyen video baluns sürümü vardır. Bu bir güvenlik yükleyici CAT-5 kablo RG59 yerine bir CCTV uygulama için kullanmak seçsin en yaygın nedenlerinden bazıları vardır.
*Zaten yükleme konumunu önceden çalıştırmak CAT5 kablo ve yükleyici kullanmak istiyor.
*Kablo çalıştırmak mesafe 700 feet aşıyor
*Zaten yükleme konumunu önceden çalıştırmak CAT5 kablo ve yükleyici kullanmak istiyor.
*Kablo çalıştırmak mesafe 700 feet aşıyor
(video bir amplifikatör RG59 tarafından desteklenen maksimum mesafe)
*CAT5 kablo genellikle RG59 Siyam daha az maliyeti
Pasif Video Baluns
Pasif video baluns değil güçlendiriliyor ve destek kablo ilâ 1200 feet uzaklıkta. Bu baluns sadece bir bükülmüş çift Cat5 kablosu kullanın. CAT5 vidalı terminaller veya diğer bağlantı türleri kullanarak her iki ucunda baluns bağlı olduğu. Balun bir ucunu ve DVR veya diğer monitörde kameraya bağlı bir BNC Bağlayıcısı vardır. Lütfen bkz: bağlantı şeması hangi bunu göstermektedir.
*CAT5 kablo genellikle RG59 Siyam daha az maliyeti
Pasif Video Baluns
Pasif video baluns değil güçlendiriliyor ve destek kablo ilâ 1200 feet uzaklıkta. Bu baluns sadece bir bükülmüş çift Cat5 kablosu kullanın. CAT5 vidalı terminaller veya diğer bağlantı türleri kullanarak her iki ucunda baluns bağlı olduğu. Balun bir ucunu ve DVR veya diğer monitörde kameraya bağlı bir BNC Bağlayıcısı vardır. Lütfen bkz: bağlantı şeması hangi bunu göstermektedir.
Güç ile video Baluns
Alçak gerilim güç ek olarak video sinyali aktarımı CCTV kamera için çalışan güç desteği ile video baluns. Ayrıca kameralar için güç kaynağı baluns için CAT5 kablo bükülmüş çiftlerinden biri için video kullanılır ve 2 çift güç için kullanılır. Olumlu bir çift yükleyicileri ekleyin ve negatif güç için bir çift yol açar. Orada da video + kablo terminalleri ve hatta bazı yerine RJ-45 bağlayıcılarıyla kullanın güç baluns bu sesi de modelleri. Bazı montajcılar, özellikle önceden yapılmış ağ kabloları ile RJ-45 biter zaten ekli kullanırken tercih ederim. Önemli bir not güç çalışmasına değiştiremiyor mesafe video daha çok daha düşük ve hala gerilim ve kalibre kullanılan kablo ile sınırlı olmasıdır. 12V DC genellikle 200 feet sonra düşmeye başlar.

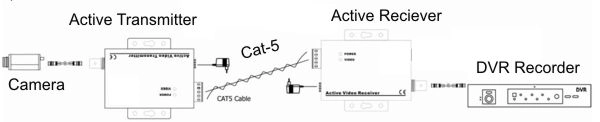

Etkin Video Baluns
Etkin video baluns bir güç kaynağı içerir ve ayrıca kablo mesafeler 1200 feet (pasif baluns için sınırı) ötesinde daha çalışır bir amplifikatör hareket. Bir etkin balun alıcı kablonun DVR veya monitör ucunda kamera ucunda bir pasif balun ile maksimum etkili mesafe 2000 feet artırmak için kullanılabilir. Bir etkin verici balun ve aktif alıcı balun birlikte kullanıldığında, 4000 feet renk kameralar için ve siyah beyaz için 5000 ayak kablo etkili mesafesi artar. Etkin video baluns yüklerken kullanılan kablo şemada gösterilmiştir. Lütfen güç hem verici ve alıcı ünitesi için gerekli olduğunu unutmayın.
Alçak gerilim güç ek olarak video sinyali aktarımı CCTV kamera için çalışan güç desteği ile video baluns. Ayrıca kameralar için güç kaynağı baluns için CAT5 kablo bükülmüş çiftlerinden biri için video kullanılır ve 2 çift güç için kullanılır. Olumlu bir çift yükleyicileri ekleyin ve negatif güç için bir çift yol açar. Orada da video + kablo terminalleri ve hatta bazı yerine RJ-45 bağlayıcılarıyla kullanın güç baluns bu sesi de modelleri. Bazı montajcılar, özellikle önceden yapılmış ağ kabloları ile RJ-45 biter zaten ekli kullanırken tercih ederim. Önemli bir not güç çalışmasına değiştiremiyor mesafe video daha çok daha düşük ve hala gerilim ve kalibre kullanılan kablo ile sınırlı olmasıdır. 12V DC genellikle 200 feet sonra düşmeye başlar.
Etkin Video Baluns
Etkin video baluns bir güç kaynağı içerir ve ayrıca kablo mesafeler 1200 feet (pasif baluns için sınırı) ötesinde daha çalışır bir amplifikatör hareket. Bir etkin balun alıcı kablonun DVR veya monitör ucunda kamera ucunda bir pasif balun ile maksimum etkili mesafe 2000 feet artırmak için kullanılabilir. Bir etkin verici balun ve aktif alıcı balun birlikte kullanıldığında, 4000 feet renk kameralar için ve siyah beyaz için 5000 ayak kablo etkili mesafesi artar. Etkin video baluns yüklerken kullanılan kablo şemada gösterilmiştir. Lütfen güç hem verici ve alıcı ünitesi için gerekli olduğunu unutmayın.

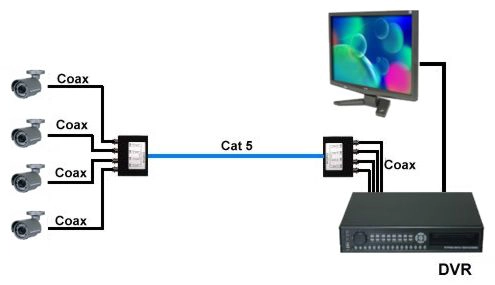

Çok kanallı Baluns
Çok kanallı video balun etkin bir şekilde tek bir CAT5 üzerinde en çok dört CCTV kamera için video çalıştırmak bir yükleyici sağlar. Diyagram bir çok kanallı video balun nasıl kullanıldığı gösterilmektedir.
Shenzhen MVTEAM Technology Co, Ltd 10 yıl CCTV iş daha meşgul etmektedir. Biz üretici ve ihracatçısı. CCTV gözetim & DVR aletleri. Daha fazla soru Hoşgeldiniz bize ulaşın.
Çok kanallı video balun etkin bir şekilde tek bir CAT5 üzerinde en çok dört CCTV kamera için video çalıştırmak bir yükleyici sağlar. Diyagram bir çok kanallı video balun nasıl kullanıldığı gösterilmektedir.
